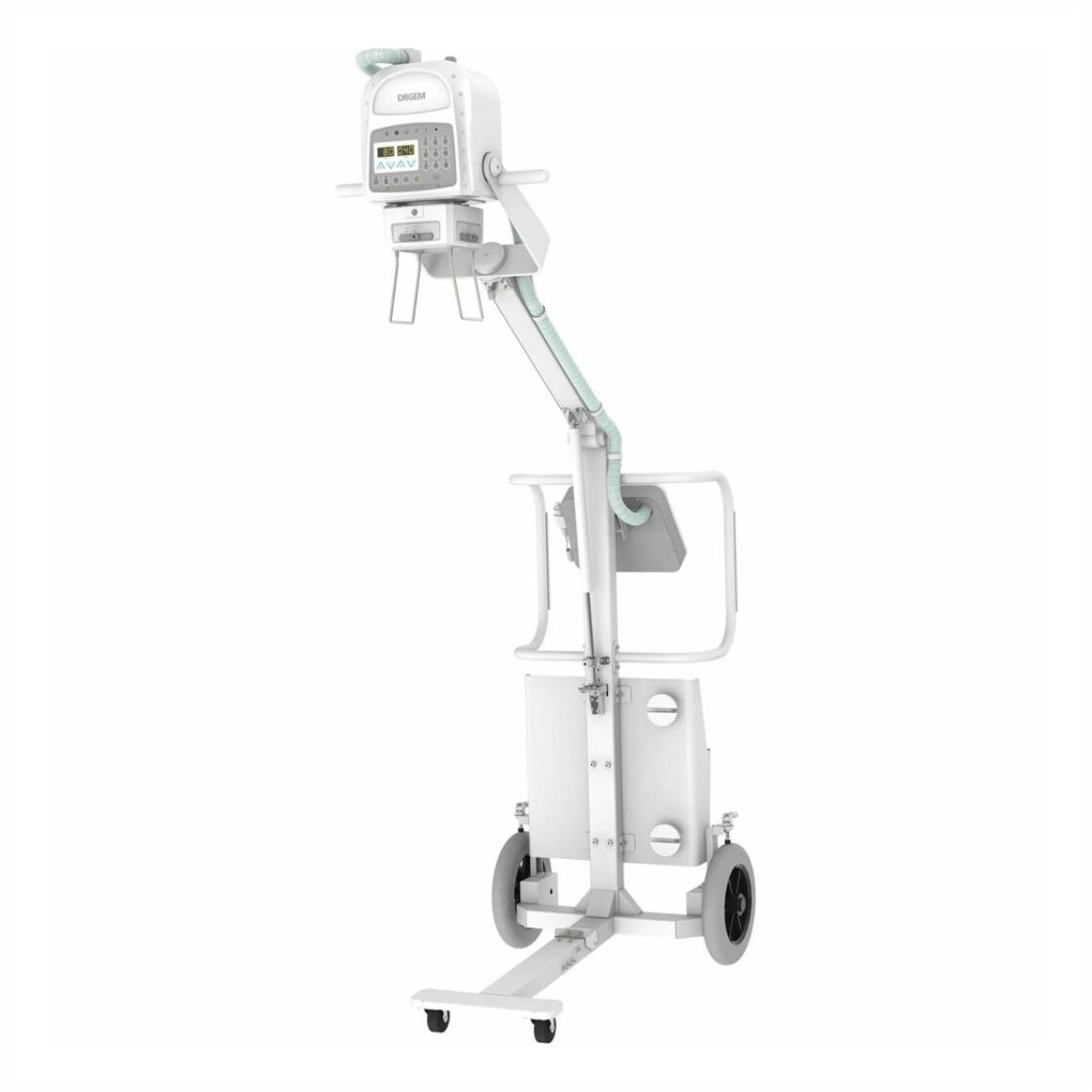

Мобильная рентгеновская система JADE 40

Краткое описание

Система JADE в своей комплектации имеет складную мобильную стойку, что позволяет за считанные минуты привести аппарат в рабочее положение

Портативная рентгеновская система JADE может быть укомплектована в кареты скорой помощи

С мобильным рентгеновским аппаратом поставляется цифровая рабочая станция что дает персоналу возможность просмотра изображения сразу же после проведения процедуры. Простота использования и малые дозы облучения делают этот аппарат незаменимым в экстренных и чрезвычайных ситуациях

Система может быть оснащена специальным пластиковым кейсом для удобной транспортировки в карете скорой помощи

Модель	JADE-40
Рабочее напряжение	100 – 240V~ (входное напряжение), 50/60Hz
Выходная мощность	Max. 3.2 kW (40mA@80kV, 32mA@100kV, 25mA@120kV)
Тип	Высокочастотный инвертор с микропроцессорным управлением
Диапазон в КВт	40 ~ 120 KV, 81Step(1KV Step)
Выход трубки	10 ~ 80 mA, 10Step(10, 12.5, 16, 20, 25, 32, 40, 50, 64, 80mA)
Время экспозиции	0.01 ~ 10 seconds, 21Step (in 25% Steps)
Тип трубки	Стационарный анод
Фокальное окно	0.5 / 1.5 mm
Анод Теплоемкость	56,000HU(40,000 J)
Дисплей управления	LED (7-сегментный дисплей и индикаторы)
вес	16,8 кг (включая коллиматор)
Колиматор	Модель KM1 Производитель DRGEM Control Ручной с 15, 30, 45, 60 сек. таймер лампы Field Shape Прямоугольный Макс. Размер поля 44x44cm (при SID 100 см) Излучение от утечки Менее чем 40 мл / час Максимум. кВп щит Собственная фильтрация 150 кВ 2.0 ммАл экв. светимость Свыше 160 люкс на 100 см SID Источник света Стандартный светодиод 19 Вт Вариант с вращающимся фланцем Рулетка (макс. 200см) Электрическая мощность 12 - 45 В постоянного тока, 20 Вт Размер / Вес 172 (Ш) х 172 (Д) х 97 (В) мм / 2,5 кг (5,5 фунтов)
Передвижной стенд	JPS-1 Максимальный фокус на пол Минимальный фокус 1796 мм на пол Максимальный размер 98 мм 1100 (Ш) х 955 (Д) х 2113 (В) мм Минимальный размер 452 (Ш) х 979 (Д) х 370 (В) мм Стенд Вес Общий вес 24 кг 40,8 кг  подставка единица)
Программное обеспечение	JADE SDK 1,00 JADE SDK — это программное обеспечение, обеспечивающее пользовательский интерфейс управления генератором. JADE SDK состоит из модуля управления генератором и модуля дисплея, модуля диагностики системы, платы управления HT 1.0a HT Control Board — это рентгеновский генератор, который контролирует весь процесс генерации рентгеновского излучения с помощью модуля управления системой в JADE SDK. Этот модуль контролирует параметры рентгеновского излучения, такие как кВ, мА и время экспозиции, а также контролирует работу нити накала и привода ротора и детектор. Мембранная консольная плата 1,00 Мембранная консоль в пульте управления состоит из модуля управления генератора. Мембранная консоль отображает состояние рентгеновского параметра и генератора.



Диапазон рабочей температуры

Диапазон температуры окружающей среды

От 10 до 40 ° C (от 50 до 104 ° F)

Относительная влажность

От 30% до 75%, без конденсации

Диапазон атмосферного давления

От 700 гПа до 1060 гПа

Условия транспортировки и хранения

Диапазон температуры окружающей среды

От -10 до 70 ° C (от 14 до 158 ° F)

Относительная влажность

От 10 до 90%, без конденсации.

Диапазон атмосферного давления

ОПЦИЯ Цифровая рабочая станция AQUIDR

•          Плоский цифровой детектор с плоской панелью

Модель          4343W

Активная область пикселей / Матрица      17 x 17 дюймов (3,052 x 3,052)

Шаг пикселя   139um

Предельное разрешение     3.6 lp/mm

Экран CsI или DRZ+

Энергетический диапазон   40 – 150кВп

Аналого-цифровое преобразование          14-бит

Интерфейс     Гигабит-интернет

Вес      7.5кг

(16.5фунтов)

•          Рабочая станция визуализации

Центральный процессор      Intel Core i5-6500 3.2ГГц (до 3.6ГГц) 6M 4C TWR CPU

Память            4Гб DDR4-2133 nECC (1x4GB) небуферизованное ОЗУ

Дисплей         NVIDIA Quadro K420 2Гб

Хранилище    500GB 7200 RPM SATA 1-й жесткий диск 500GB или 1TB 7200 RPM SATA 2й жесткий диск

Монитор        23-дюймовый цветной LCD, разрешение дисплея: 1920 x 1080 пикселей

Марка             DELL International или HP

Вес      Панель экрана: 12кг (26 фунтов), монитор: 7кг (15 фунтов)

•          Программное обеспечение для обработки изображений

1) Общие характеристики:

-  Графический интерфейс пользователя на базе Windows

-  Полиэкранный дисплей (1x1 / 2x2 / 3x3 / 4x4 )

-  Выбор нескольких изображений

-  Функция автоматической компоновки отображений (ОПЦИЯ платно)

-  Панель управления рентгеновским аппаратом

-  Неограниченный шаг процедуры

- Быстрое добавление во всплывающее меню функции и свойств изображения

- Функция изменения и создания ROI (область фокуса)

- Функция Maker (создатель) (поддержка неограниченного количества создателей пользователем)

- Многоязычная поддержка

- EXCEL лист для языковой поддержки (возможно только в среде Microsoft Office Automation)

- DAP-метр (по выбору)

- Неограниченный PACS код (CPT код)

- Анатомическая программа по умолчанию, более 700

- Поддержка рабочего списка DICOM SCU, хранилище DICOM SCU и функции передачи данных.

- Поддержка DICOM функции множественной передачи данных

- Высокопроизводительная функция постобработки данных

2) Параметры постобработки

- Параметр шумоподавления: 10 уровней

- Параметр общего контраста: 10 уровней

- Параметр детального контраста: 10 уровень

- Параметр выделения контура: 10 уровней

- Параметр частотного выделения контура: 5 уровней

- Параметр сжатия динамического диапазона: 10 уровней

3) Режимы изображений (все функции поддерживаются всплывающим меню)

- ROI (область фокуса): 8 ROI поддержка по умолчанию/неограниченная поддержка анатомической проекции

- МАRК: Неограниченная поддержка (поддержка пользовательских предустановок)

- Горизонтальное переключение

- Вертикальное переключение

- Вращение по часовой стрелке

- Вращение против часовой стрелки

- Обратный эффект (черный или белый)

- Текстовая аннотация

- Линейка: инструмент интервалов

- Угол: инструмент измерения угла

- Масштабирование: увеличение/уменьшение масштаба изображения

- Увеличение: увеличительное стекло

- Панорамное изображение: панорамирование изображений

- Подгонка изображения: автоматическая подгонка под размер окна

- Срез изображения: функция кадрирования/обрезки изображения

- Копия изображения: копия изображения в интересующей области (ROI)

- Восстановление изображений: восстановление исходного изображения

- Управление яркостью/контрастностью изображения: поддерживается щелчком правой кнопки мыши.

4) Запись компакт-диска

- Создание CDR-данных на основе DICOMDIR

- Поддержка CD/DVD

- Встроенная функция просмотра DICOM-данных

- Поддержка данных множественных исследований

5) Свойства DICOM: DICOM PRINT

- Совместимость с DICOM 3.0

- Поддержка предварительного просмотра печати

- Поддержка просмотра пленки : 1:1 / 1:2 / 2:1 / 2:2

- Поддержка многостраничной печати

- Поддержка печати реального размера

- Шкала прокрутки передачи

- Поддержка обмена изображениями в расстановке

6) Свойства DICOM : хранилище DICOM - Совместимость с DICOM 3.0

- Поддержка DX/CR модальности (может быть расширена для DR и других)

- Поддержка модификации синтаксиса перехода

7) Свойства DICOM: MPPS

- Поддержка модальности шага рабочей процедуры

- Обеспечивает только три состояния: НЕ УДАЛОСЬ / В ПРОЦЕССЕ / ОКЕЙ

8) Свойства DICOM: рабочий список

- Поддержка стандарта рабочих списков модальности DICOM

- Поддержка запроса/поиск DICOM

- Фильтр поиска (ID / Имя / Номер доступа)

- Поддержка фильтра-импорта

9) Дисплей с наложением изображения

- Описание проецирования

- Имя пациента / Пол / Возраст

- кВ / мА / Время / мАс

- Обратная связь мАс / Время обратной связи для AEC

- EI (Индекс воздействия) / DI (Индекс отклонения)

- Ширина/высота окна
