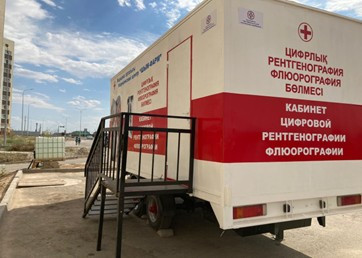

Мобильный кабинет цифровой рентгенографии и флюорографии на базе рентгенографической системы в вариантах исполнения: GXR 32 SD

Ключевыми аспектами наших передвижных медицинских комплексов являются высокое качество, надежность и создание комфортных условий. Мы применяем передовые технологии и использование лучших современных материалов обеспечивают не только 100% защиту дорогостоящего оборудования, но и обеспечивают максимальный комфорт для работы медицинского персонала

Кузов передвижного комплекса собран из изотермических панелей на сварном рамном основании. Для обеспечения радиационной безопасности в стенах, поле, потолке и двери комнаты обследования предусмотрен слой свинца. Смотровое окно для наблюдения за пациентами оборудовано рентгенозащитным стеклом

Автоматизированное рабочее место персонала оборудовано всеми необходимыми опциями для полноценной работы: компьютеры оснащены соответствующим программным обеспечением и объединены в локальную сеть с возможностью интеграции в сеть лечебно-профилактического учреждения. Интерьер комплекса и его эргономика разработаны с учетом пожеланий медицинского персонала

Мобильные комплексы оснащены системами обогрева, кондиционирования, увлажнения и вентиляции с целью обеспечения комфортного внутреннего климата во всех помещениях

Механические стабилизирующие стойки, расположенные под полуприцепом, предназначены для выравнивания комплекса по горизонту и снижения вибрации во время работы аппарата.

Система GXR- – это рентгенографический комплекс на два рабочих места, для проведения широкого диапазона исследований высокого уровня визуализации

Высокое качество рентгеновских снимков и долговечность службы рентгеновской трубки обеспечиваются наличием высокочастотного генератора, обеспечивающего равномерный импульс напряжения.

В базовой конфигурации система соответствует всем современным требованиям, обладая высокой производительностью, надежностью, современным дизайном и бесшумной работой механики.

Рентгенографический комплекс на два рабочих места GXR может поставляться в различных комплектациях.

Рентгенографический стол вариант КОМПАКТ

Вертикальная стойка рентгеновской трубки с коллиматором

Благодаря сбалансированной системе электромагнитных замков обеспечивается плавность движения рентгеновской трубки, а также точность позиционирования.

Стойка Букки

·          Передвижение в вертикальном направлении (100 см) позволяет легко осуществлять позиционирование

·          Минимальное расстояние от панели до пленки обеспечивает высокое качество изображения

Совместима с кассетами размером от 14″x17″ до 6 ½″ x 8 ½″



Усовершенствованная Цифровая Радиографическая Система

Изображение, получаемое на рентгенографическом комплексе GXR 32 SD компании DRGEM Corporation, может быть полностью оцифровано с помощью цифрового детектора.

Основным преимуществом такой системы является:

·          Передача данных напрямую в компьютер по скоростному интерфейсу 1 Gbps Ethernet

·          Цифровая панель не требует специального сканера

·          Наличие съемной ручки позволяет переносить цифровую панель и переставлять из стола в вертикальную стойку Букки

·          Возможность полноценного использования двух методов получения рентгеновского изображения: цифрового и аналогового

1) Общие характеристики:

-  Графический интерфейс пользователя на базе Windows

-  Полиэкранный дисплей (1x1 / 2x2 / 3x3 / 4x4)

-  Выбор нескольких изображений

-  Функция автоматической компоновки отображений (ОПЦИЯ платно)

-  Панель управления рентгеновским аппаратом

-  Неограниченный шаг процедуры

- Быстрое добавление во всплывающее меню функции и свойств изображения

- Функция изменения и создания ROI (область фокуса)

- Функция Maker (создатель) (поддержка неограниченного количества создателей пользователем)

- Многоязычная поддержка

- EXCEL лист для языковой поддержки (возможно только в среде Microsoft Office Automation)

- DAP-метр (по выбору)

- Неограниченный PACS код (CPT код)

- Анатомическая программа по умолчанию, более 700

- Поддержка рабочего списка DICOM SCU, хранилище DICOM SCU и функции передачи данных.

- Поддержка DICOM функции множественной передачи данных

- Высокопроизводительная функция постобработки данных

2) Параметры постобработки

- Параметр шумоподавления: 10 уровней

- Параметр общего контраста: 10 уровней

- Параметр детального контраста: 10 уровень

- Параметр выделения контура: 10 уровней

- Параметр частотного выделения контура: 5 уровней

- Параметр сжатия динамического диапазона: 10 уровней

3) Режимы изображений (все функции поддерживаются всплывающим меню)

- ROI (область фокуса): 8 ROI поддержка по умолчанию/неограниченная поддержка анатомической проекции

- МАRК: Неограниченная поддержка (поддержка пользовательских предустановок)

- Горизонтальное переключение

- Вертикальное переключение

- Вращение по часовой стрелке

- Вращение против часовой стрелки

- Обратный эффект (черный или белый)

- Текстовая аннотация

- Линейка: инструмент интервалов

- Угол: инструмент измерения угла

- Масштабирование: увеличение/уменьшение масштаба изображения

- Увеличение: увеличительное стекло

- Панорамное изображение: панорамирование изображений

- Подгонка изображения: автоматическая подгонка под размер окна

- Срез изображения: функция кадрирования/обрезки изображения

- Копия изображения: копия изображения в интересующей области (ROI)

- Восстановление изображений: восстановление исходного изображения





- Управление яркостью/контрастностью изображения: поддерживается щелчком правой кнопки мыши.

4) Запись компакт-диска

- Создание CDR-данных на основе DICOMDIR

- Поддержка CD/DVD

- Встроенная функция просмотра DICOM-данных

- Поддержка данных множественных исследований

5) Свойства DICOM: DICOM PRINT

- Совместимость с DICOM 3.0

- Поддержка предварительного просмотра печати

- Поддержка просмотра пленки: 1:1 / 1:2 / 2:1 / 2:2

- Поддержка многостраничной печати

- Поддержка печати реального размера

- Шкала прокрутки передачи

- Поддержка обмена изображениями в расстановке

6) Свойства DICOM: хранилище DICOM - Совместимость с DICOM 3.0

- Поддержка DX/CR модальности (может быть расширена для DR и других)

- Поддержка модификации синтаксиса перехода

7) Свойства DICOM: MPPS

- Поддержка модальности шага рабочей процедуры

- Обеспечивает только три состояния: НЕ УДАЛОСЬ / В ПРОЦЕССЕ / ОКЕЙ

8) Свойства DICOM: рабочий список

- Поддержка стандарта рабочих списков модальности DICOM

- Поддержка запроса/поиск DICOM

- Фильтр поиска (ID / Имя / Номер доступа)

- Поддержка фильтра-импорта

9) Дисплей с наложением изображения

- Описание проецирования

- Имя пациента / Пол / Возраст

- кВ / мА / Время / мАс

- Обратная связь мАс / Время обратной связи для AEC

- EI (Индекс воздействия) / DI (Индекс отклонения)

- Ширина/высота окна











ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RADMAX

Главный GUI-интерфейс

Программное обеспечение формирования изображений RADMAX предлагает единый пользовательский интерфейс для работы с программным обеспечением RADMAX. Главное меню и информационное окно расположены в левой части программного обеспечения.

Главное окно изображения расположено на центральной стороне.
